profil patentat STRATOS X704® pentru plafoane extensibile cu sistem de fixare a membranei de tip harpon. pentru realizarea construcțiilor și a nișelor.

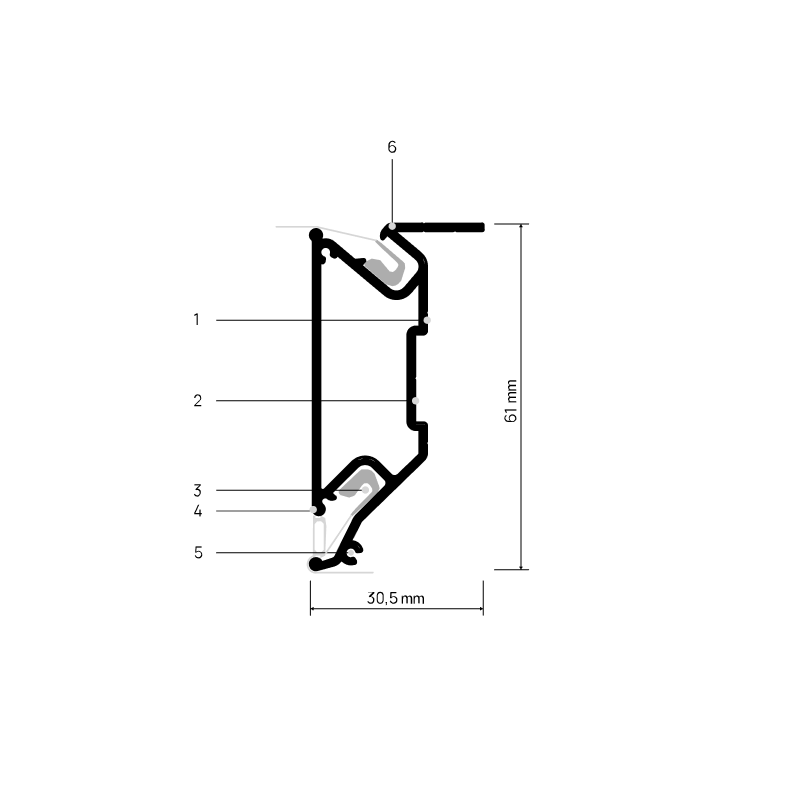

marka: alumineu culoare: alb mat, negru mat lungime: 2000 mm material: aluminiu raza de îndoire: >120 mm diferență de nivel: 62 mm fixarea pânzei: harpon
Profil de îmbinare tăiat: 1 buc. pentru 1 îmbinare

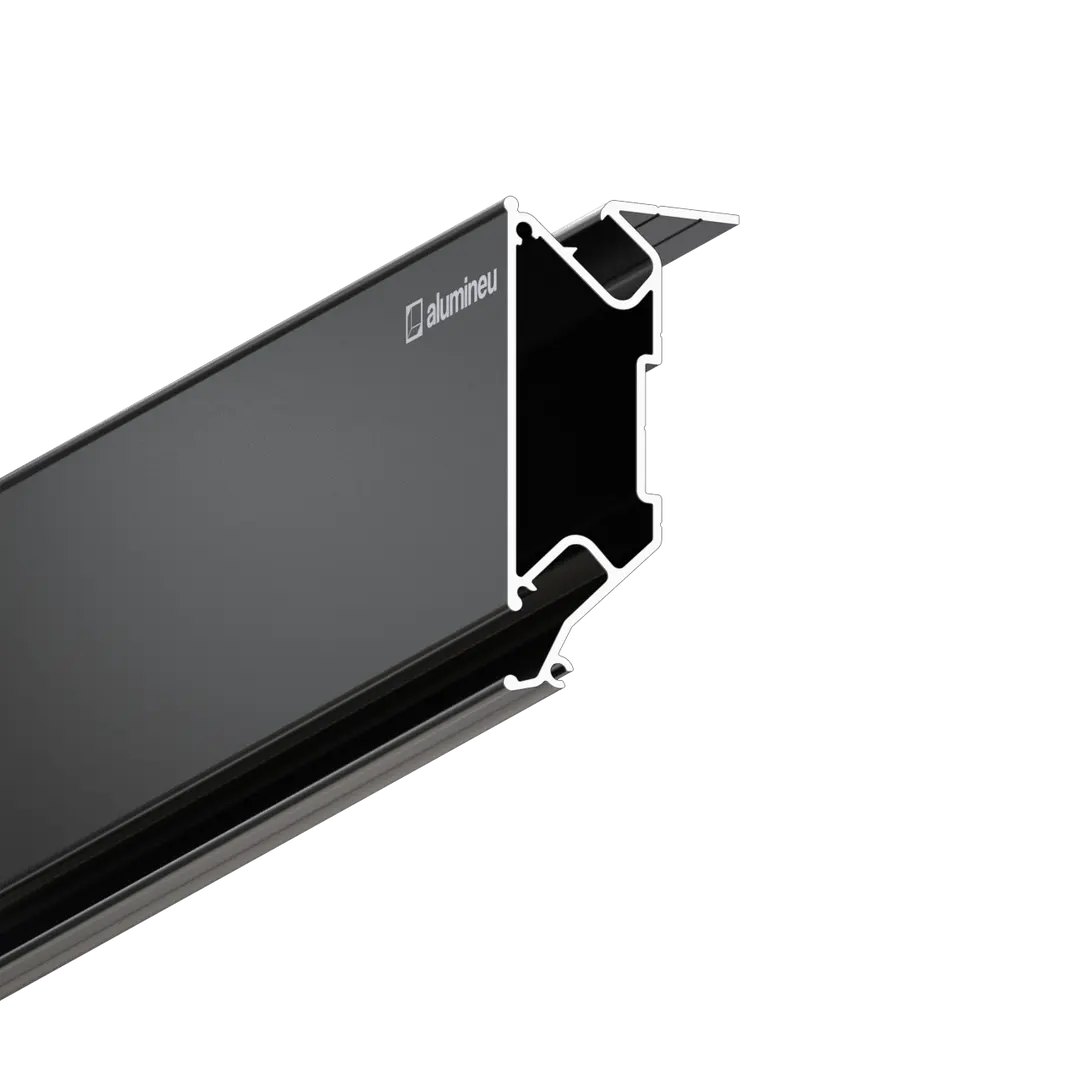

profil STRATOS X704
fișier cad
Am pregătit fișiere pentru proiectanți cu profilele noastre. Acum vizualizarea interiorului cu ajutorul produselor din aluminiu este și mai ușoară
Mergi la fișierul CAD

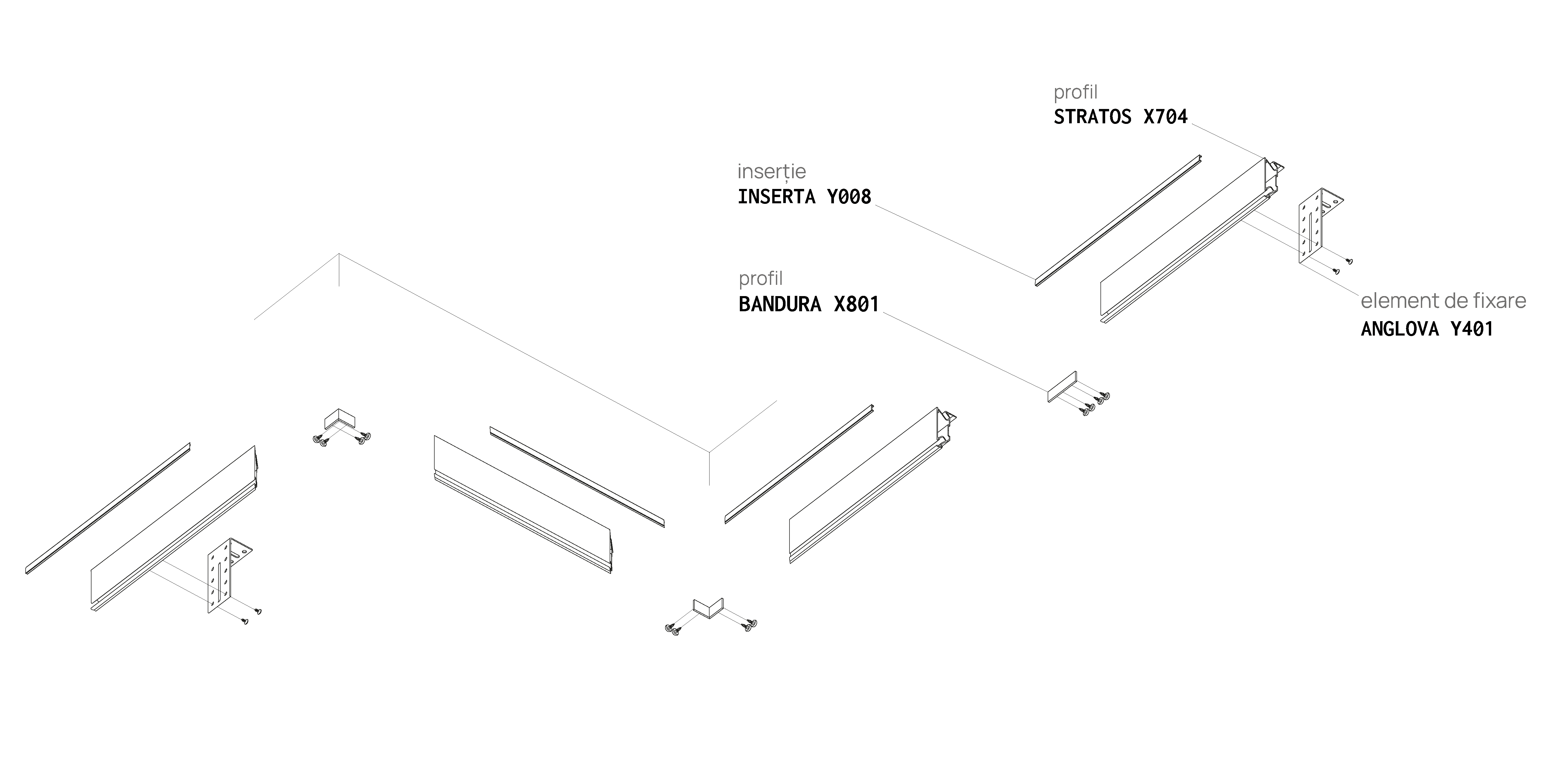

Schema de montaj
Schema de montaj

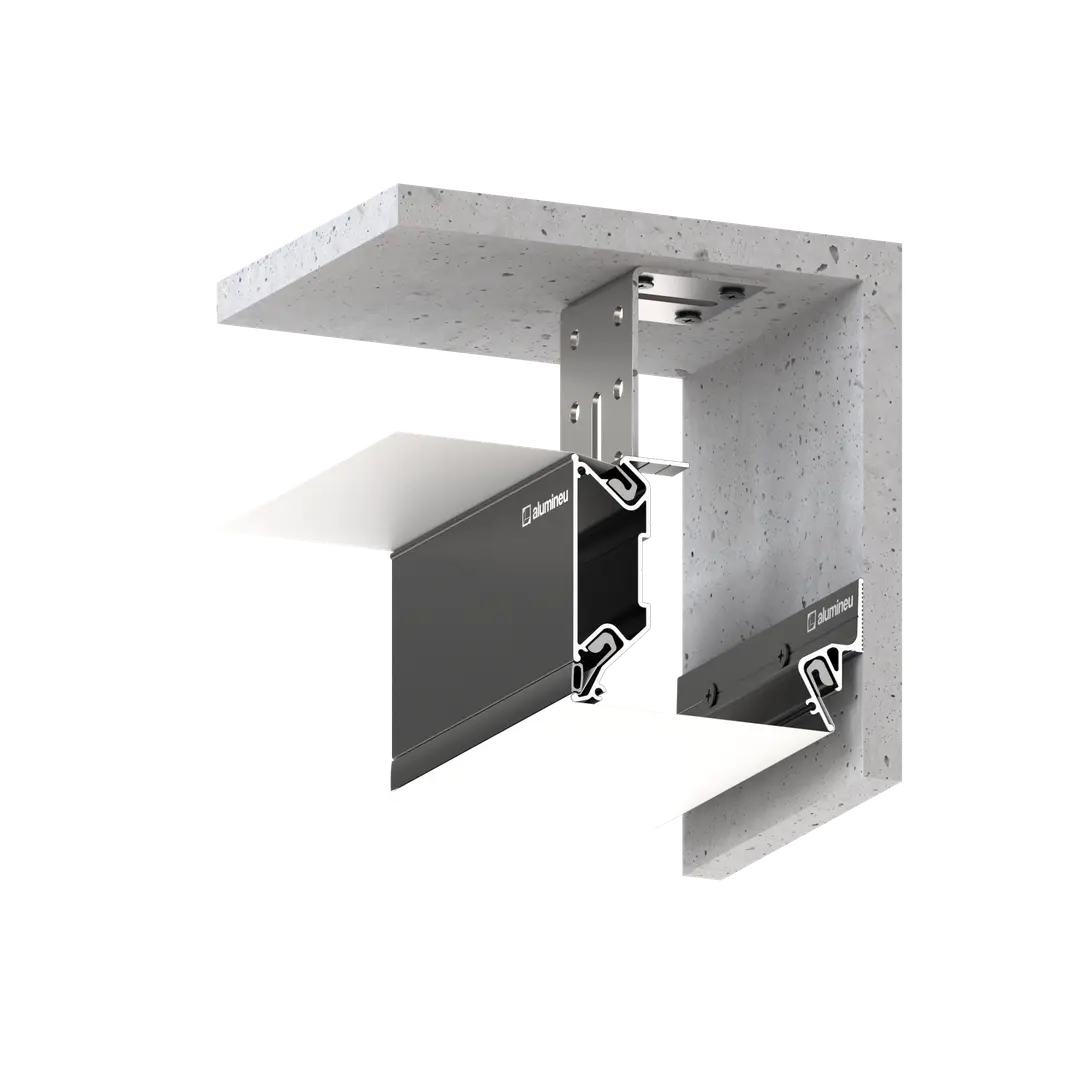

Montaj
Tăiați polița de montaj din profil și fixați-o de tavan prin suportul de montaj folosind șuruburi autofiletante sau dibluri. Cu șuruburi autofiletante sau dibluri în tavan prin suporturile de montaj. Distanța dintre punctele de fixare nu mai mare de 1 m, pe secțiunile curbe – nu mai mare de 0,5 m.
Fără trecere și fără rosturi. Cu tijă ∅2 mm și profil de îmbinare cu lățimea de 15 mm.
Membrana nivelului superior, cu tăiere corespunzătoare, se montează folosind o spatulă cu partea de lucru de minimum 35 mm și un unghi de 75-90°, iar membrana nivelului inferior – cu o spatulă standard.
